VCR 螺母是 VCR 面密封接頭的核心配套緊固部件，主要用于與接頭本體、接管（Gland）配合，通過內、外螺紋互鎖壓緊金屬墊片，輔助實現接頭的密封效果，同時起到連接接頭各組件、保障裝配穩定性的作用。

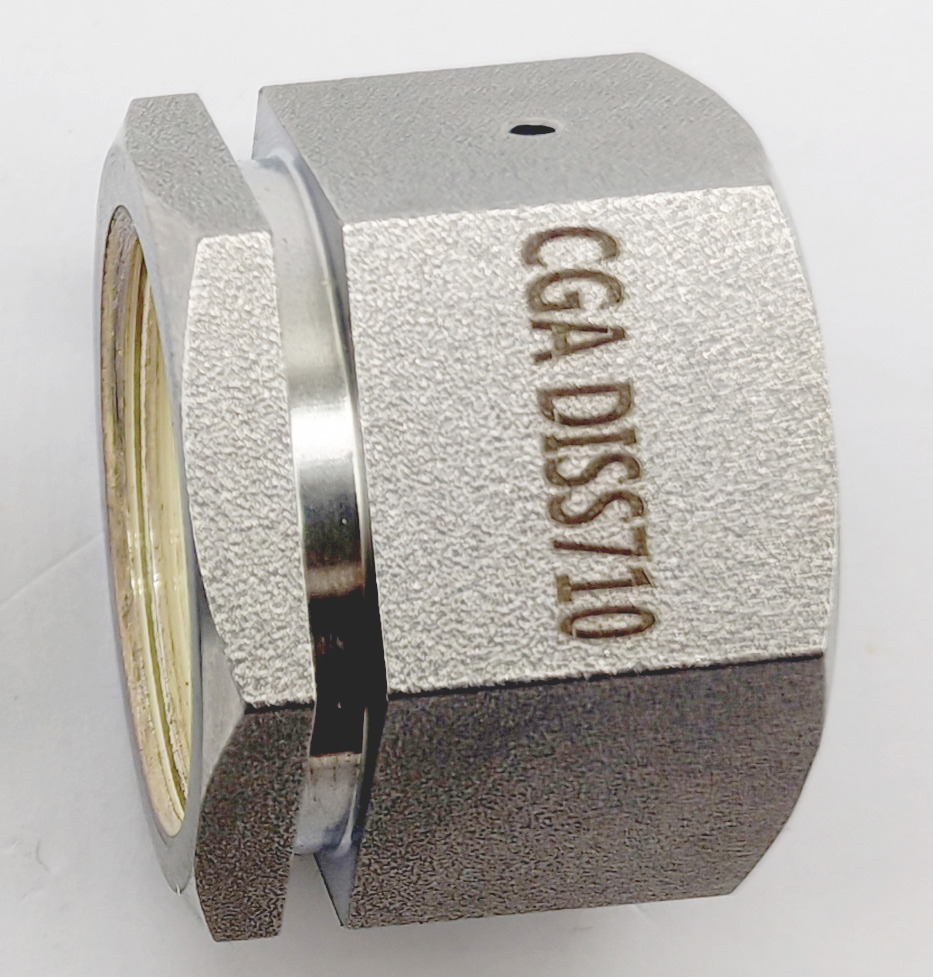

VCR螺母

一、工作原理

VCR接頭是面密封接頭（Face Seal Fitting）的一種，密封元件采用金屬墊片。通過內、外螺紋互鎖壓緊金屬墊片，使墊片發生適度變形，進而實現密封效果。

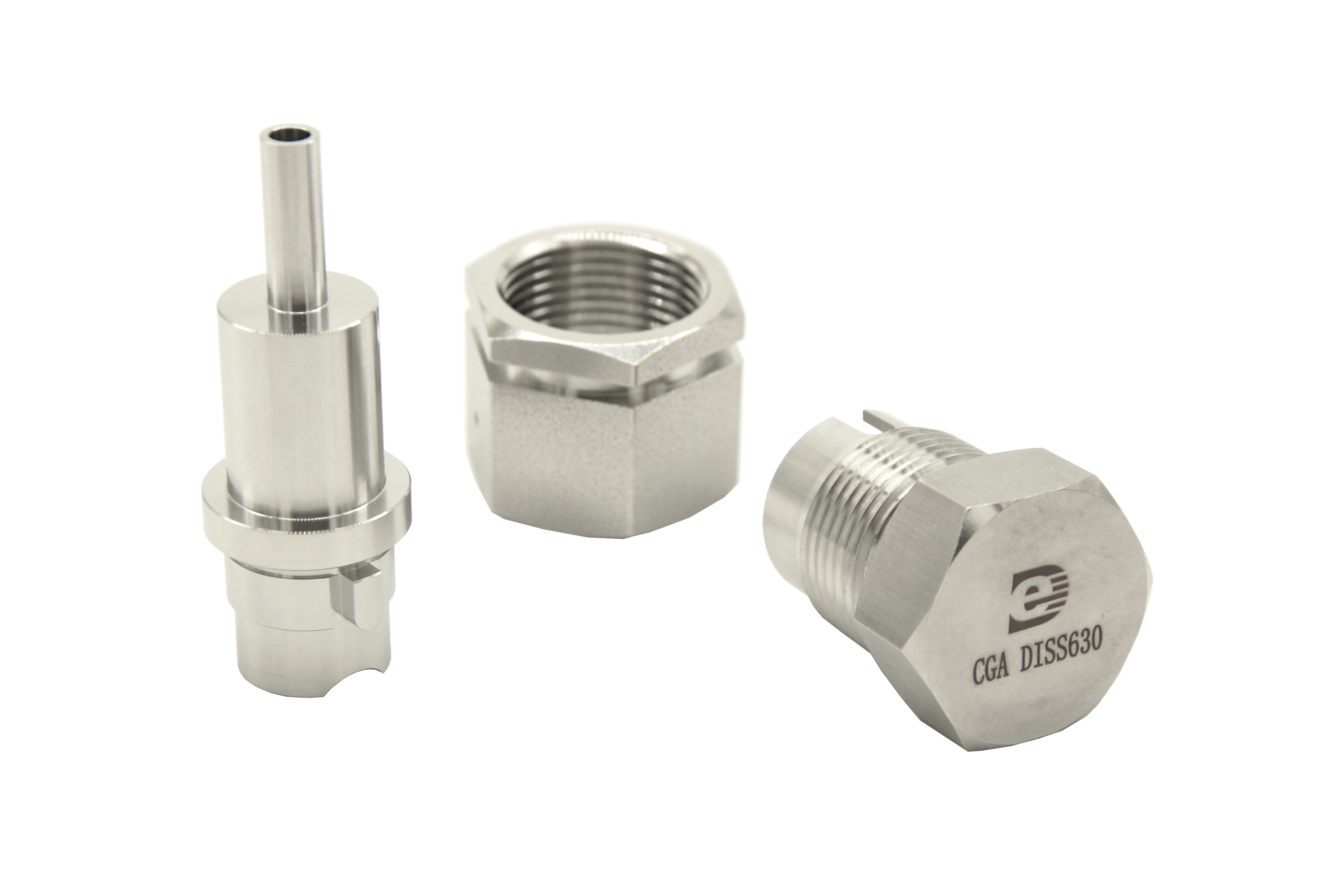

VCR接頭,VCR螺母,VCR堵頭

二、特點

VCR接頭潔凈度高，其組件均經過電拋光、清洗等精密工藝處理，且密封性優異，尤其適用于對無泄漏有嚴格要求的超高純凈系統、超高真空系統及高壓系統。得益于金屬密封元件的采用，VCR接頭的額定工作溫度范圍較廣，其中采用SUS316L墊片的VCR接頭，長期溫度額定值可達537℃。此外，VCR接頭安裝便捷，拆卸間隙小，可反復拆裝（需注意：拆卸后重新安裝時需更換新的墊片）。

VCR接頭的Gland（接管）與TUBE管需進行焊接，且通常需與自動焊接頭配合使用：在無需拆卸的部位使用自動焊接頭（Weld Fittings），在需要拆卸的部位（如閥門、設備接口處）使用VCR接頭。因此，多數廠家的產品樣本中會將VCR接頭（金屬面密封接頭）與自動焊接頭并列呈現，部分廠家還將這兩種接頭統稱為Clean Fittings（潔凈管件）。

三、材質

接管（Gland）、本體（Body）及螺母（Nut）的常用材質為SUS316或SUS316L。墊片（Gasket）的常用材質為SUS316L、鎳（銅墊片目前已基本淘汰），分為鍍銀和無電鍍兩種規格。

VCR內螺紋螺母（Female Nut）的內螺紋需經過鍍銀處理，用于防止使用過程中出現磨損。

四、采購注意事項

1、LOK接頭為一體式結構，包含本體、螺母、前卡套及后卡套。例如訂購一個Union Elbow（LOK彎頭），即可直接投入使用，無需額外訂購螺母、前卡套及后卡套（備用部件除外）。VCR接頭則不同，若訂購一個Union Elbow，需額外搭配兩個Gasket（墊片）、兩個Gland（接管）及兩個Female Nut（內螺紋螺母），方可正常裝配使用。

2、VCR接頭的Gland（接管）種類繁多，按長度可分為長型（Long Tube）、短型（Short Tube）；按焊接形式可分為對焊（Butt Weld）、肩焊（Should Weld）、承插焊（Socket Weld）；按配套螺母類型可分為公型（Male）、母型（Female）。不同廠家對各類Gland的命名存在差異，訂購時需參照所選品牌的產品樣本，明確標注具體型號。

3、VCR接頭規格型號繁雜，且不提供成套供應，訂貨時需明確標注產品名稱、規格、材質，建議同時注明廠家訂購號，避免出現訂貨偏差。

4、TUBE管分為英制（如1/8”、1/4”、3/8”、3/4”、1”）和公制（如3、8、15、20、25mm）兩種規格（均指管外徑），其中英制規格更為常用。與之配套的VCR接頭也對應分為英制、公制兩種，訂貨時需明確說明所選規格類型。

5、對于單端為螺紋連接的VCR接頭，需明確區分管螺紋類型，常見類型有兩種：NPT（60°圓錐管螺紋，多用于美標產品）和PT（55°圓錐管螺紋，廣泛應用于國內及日本市場）。需注意，不同類型的管螺紋不可混用，否則可能出現擰緊不到位的情況，進而引發泄漏隱患；即便暫時擰緊，后續也可能出現無法拆卸的問題。

6、VCR接頭的墊片為一次性易耗品，在保管過程中易丟失，且施工過程中若出現失誤（如施工變更）也需更換，因此訂貨時需額外儲備一定數量的備用墊片。

采購VCR螺母、墊片、接頭體請聯系科哲閥門
