在半導體芯片制造過程中，工藝氣體的輸送與精準控制是決定晶圓性能及產品良率的核心環節。從化學氣相沉積（CVD）、物理氣相沉積（PVD）等薄膜制備工藝，到刻蝕、摻雜等精密加工工序，每一步均需配備配比精準的特殊工藝氣體。減壓閥作為氣體壓力與流量控制的首要關鍵部件，其性能直接決定工藝運行的穩定性。隨著芯片制程向3nm及以下先進節點持續推進，超高純（UHP）耐腐蝕減壓閥面臨著更為嚴苛的技術要求。

一級超高純減壓閥

二級超高純減壓閥

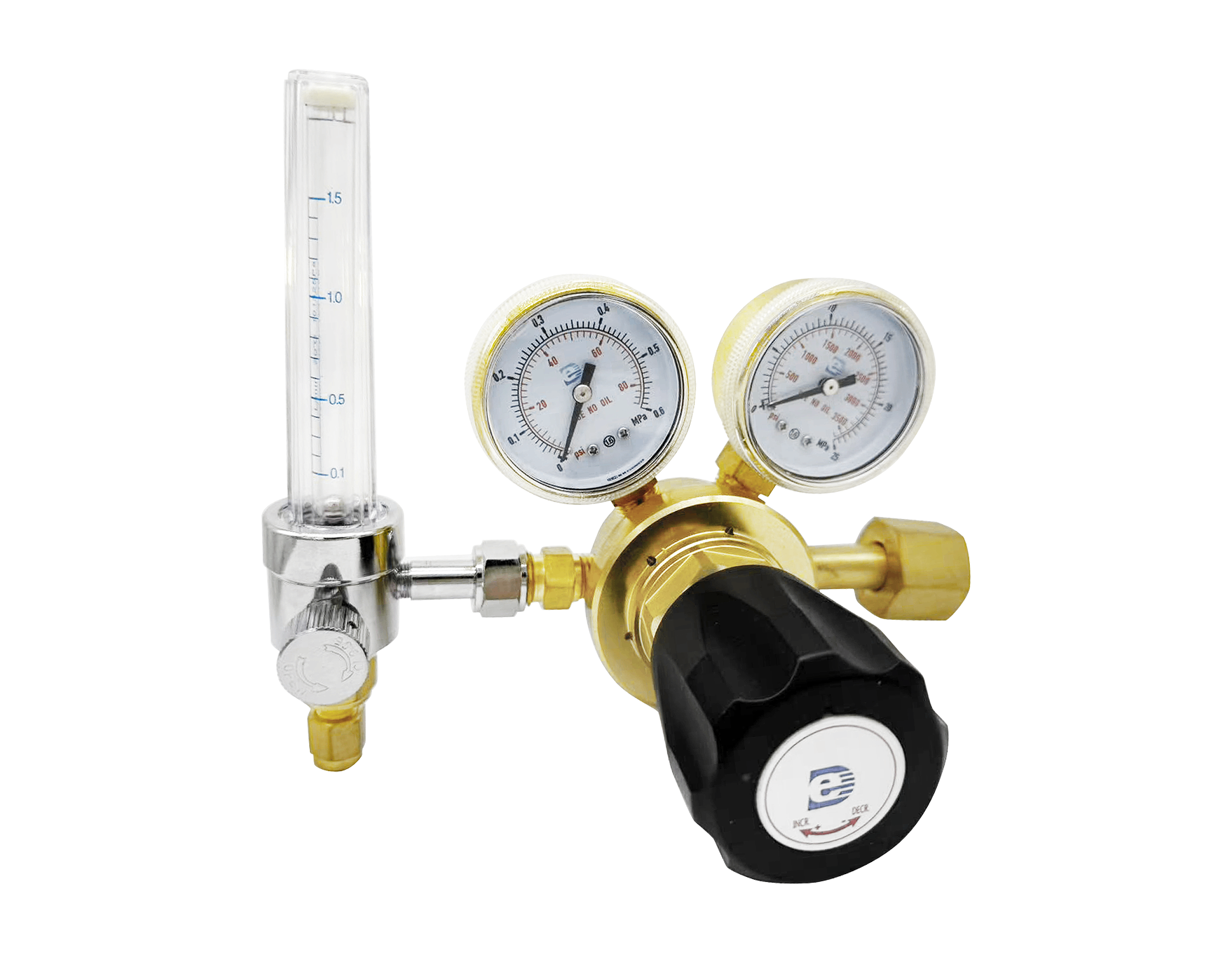

RBF01系列減壓閥

RBF04系列減壓閥（銅鍍鉻）

一、半導體工藝中的氣體特性與核心挑戰

半導體制造過程中所用工藝氣體主要分為惰性氣體、易燃易爆氣體、劇毒氣體及強腐蝕性氣體四類，其中干法刻蝕工藝所采用的含鹵素強腐蝕性氣體，對氣體輸送部件的性能提出了極高要求。

此類工藝氣體的特性的帶來三大核心技術挑戰：

l 高溫高壓下的強反應性：氣體在減壓過程中流經閥口時流速極高，若材料選擇不合理，極易發生化學反應（如鎳基合金在含氯氣氛下易產生鹵化腐蝕），進而導致閥門失效及工藝氣體污染。

l 極致的純度要求：現代半導體制造工藝對氣體中金屬離子污染的控制精度已達到萬億分之一（ppt）級別，閥門內部若出現顆粒脫落或金屬離子析出，將直接導致晶圓器件失效。

l 嚴苛的安全要求：劇毒、易燃易爆氣體一旦發生泄漏，將引發災難性的安全事故及環保風險，因此閥門的密封可靠性至關重要。

綜上，適配半導體制造工藝的減壓閥，必須同時滿足超高純凈度、極致耐腐蝕性及長期運行可靠性三大核心要求。

二、核心設計突破：材料體系的革新升級

傳統采用316L不銹鋼材質的減壓閥，無法抵御Cl?、HCl等強腐蝕性介質的侵蝕，因此超高純耐腐蝕減壓閥在材料選擇上實現了根本性革新。

（一）哈氏合金的主流應用

高端超高純耐腐蝕減壓閥的隔膜、閥座及閥體內部流道，優先采用哈氏C-22或C-276鎳基合金。該類合金富含鉬、鉻、鎢等元素，具備優異的耐氧化性與耐還原性，在高溫、高流速的氯氣環境下可形成穩定的鈍化膜，有效阻斷鹵族元素的腐蝕作用。

（二）高純度聚合物密封技術

閥座密封部件采用全氟醚橡膠（FFKM）或改性聚四氟乙烯（PTFE），其中FFKM具備極強的化學惰性，可抵御絕大多數化學品的侵蝕，且在200℃以上高溫環境下仍能保持穩定的彈性，確保閥口經過數百萬次開關循環后，仍可實現氣泡級密封效果。

三、結構優化：隔膜密封與表面精密處理

閥體結構設計直接影響減壓閥的純凈度、密封性及耐用性，其核心優化方向主要集中在隔膜密封結構與流道表面處理兩大方面。

（一）隔膜式密封結構設計

采用金屬隔膜密封結構，將閥體內部介質流道與外部操作機構完全隔離，無填料設計徹底消除了閥桿泄漏路徑，同時避免了填料材質對工藝氣體的污染，可充分適配半導體工藝的超高真空要求。

（二）EP級電解拋光表面處理

閥體內部流道需經過電解拋光（EP）處理，去除表面微觀毛刺及損傷層，使流道表面粗糙度（Ra）控制在5微英寸（約0.13μm）以內，有效減少氣體分子的滯留與吸附，顯著提升閥體的抗腐蝕性能及使用壽命。

四、關鍵性能指標與技術參數

在半導體工廠（FAB）的實際應用中，工程師對超高純耐腐蝕減壓閥的性能評估，主要聚焦于以下三大核心技術參數：

（一）泄漏率

閥門內部泄漏率（閥座密封）與外部泄漏率（閥體密封）均需控制在1×10?? mbar·l/s以內（以氦氣質譜檢漏儀檢測極限為標準），確保工藝運行安全及工藝氣體純度。

（二）內表面粗糙度與顆粒產生量

通過優化閥芯結構及柔性隔膜加載技術，結合EP級拋光表面處理，可將閥門開關動作過程中的顆粒產生量降至最低，有效避免工藝氣體及晶圓受到污染。

（三）Cv值（流量系數）與穩壓精度

借助精密的膜片傳感機構與彈簧力平衡系統，可實現±1%以內的穩壓精度，為下游質量流量控制器（MFC）的穩定運行提供可靠保障，確保工藝氣體配比精準可控。

五、應用場景

在12英寸晶圓制造工廠中，超高純耐腐蝕減壓閥主要安裝于氣體輸送系統的三個關鍵節點：

l 氣柜（Gas Cabinet）：作為氣瓶出口的一級減壓部件，用于穩定工藝氣體的初始壓力；

l 閥箱（VMB）：作為氣體分配至各工藝機臺的二級減壓部件，確保各機臺入口氣體壓力一致；

l 機臺內部：作為工藝腔室的進氣壓控部件，實現工藝氣體壓力的精準調節。

結語

超高純耐腐蝕減壓閥作為半導體氣路系統中的關鍵基礎部件，是保障晶圓制造工藝穩定運行的核心屏障。其材料冶煉、結構設計及表面處理等環節，均凝聚了材料科學與精密制造領域的頂尖技術，為半導體芯片產業的持續突破提供了堅實的基礎保障，有力支撐數字產業的高質量發展。
